edades tempranas, con el objeto de transformar la etringita en monosulfato incorporado en los compuestos hidratados C-S-H y otros. Posteriormente se aplican ciclos de humedecimiento – secado, con el fin de facilitar el microfisuramiento al interior de las probetas, y de esta forma se active el fenómeno expansivo FED en el hormigón endurecido.

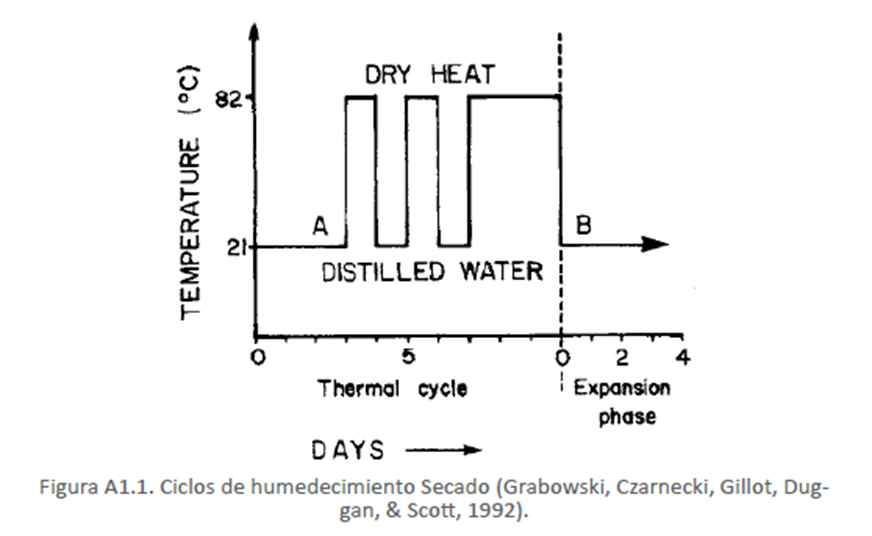

Este tratamiento corresponde al método LCPC66, que es similar al especificado en el método Duggan.
El ensayo comprende cuatro etapas:
• Fabricación del hormigón
• Tratamiento térmico que simula el calentamiento del hormigón (como máximo hasta 85°C)
• Ciclos de humedad – secado
• Inmersión definitiva en agua para realizar mediciones de expansión longitudinal en el tiempo Interpretación de resultados
Se debe registrar como mínimo:
• Registro de la temperatura de inmersión
• Registro de variaciones de longitud (expansión) en el tiempo, para cada probeta
• Gráfico con expansión individual y promedio de las tres probetas en el tiempo de inmersión
Criterio de aceptación (LCPC N°66)
La expansión longitudinal media debe ser ≤ 0,04% y cada valor individual ≤ 0,06% a los 12 meses y que la variación mensual de expansión longitudinal media medida a partir del tercer mes sea ≤ 0,004%.
