El procedimiento para cuantificar la superficie afectada será el siguiente:
1. Inspeccionar las caras visibles del elemento vertical en toda su longitud (L).
2. Localizar los nidos por altura de vaciado en la zona comprendida entre la base del elemento hormigonado y una altura de 20 cm.
3. La inspección se realizará de modo visual. En caso de dudas, utilizar un martillo, para descubrir los nidos ocultos por lechada.

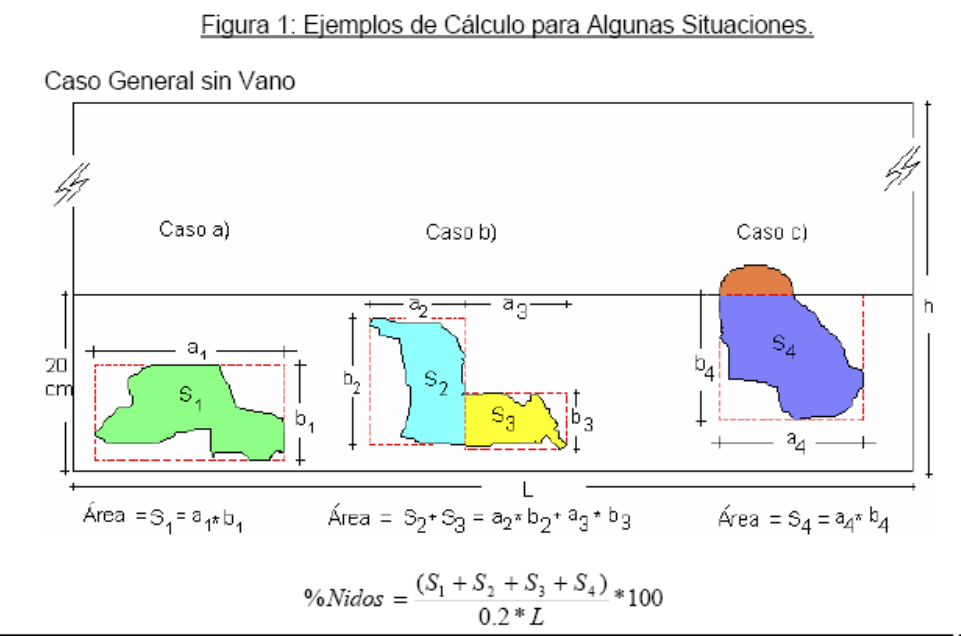

4. Calcular el área de cada nido (Si) como un rectángulo circunscrito de medidas representativas (ver figura 1).
5. Si una fracción del nido sobrepasa la altura descrita en el punto 2, sólo deberá considerarse el área de nido que quede bajo la altura señalada como un defecto atribuible a la altura de vaciado del hormigón (ver figura 1 caso c).
6. Sumar todos los Si parciales para obtener SNidos.
7. Calcular el % de Nidos a partir de la siguiente expresión
Nota1: Descontar de la longitud horizontal (L) los rasgos de puertas, ventanas u otros
Nota 2: Considerar unidad de medida en metros.
Nota 3: Para calcular el %Nidos en pilares y columnas, la longitud horizontal se determina según lo descrito en ET 002-05.
8. Finalmente, el %Nidos, deberá compararse con el estándar definido como 10% de acuerdo a lo señalado en la Especificación Técnica, o el valor que se ha especificado para un elemento u obra en particular y que está debidamente indicado en el proyecto
