06 – Detalles típicos de la armadura

6 .- DETALLES TÍPICOS DE LA ARMADURA
En este capítulo se muestra en forma gráfica detalles caracteristicos de la armadura correspondiente a los siguientes casos:

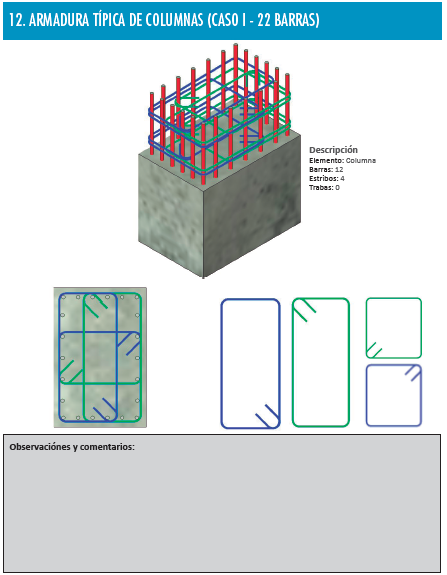

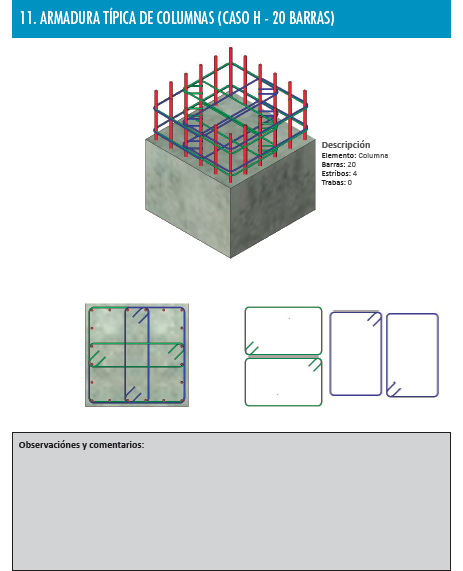

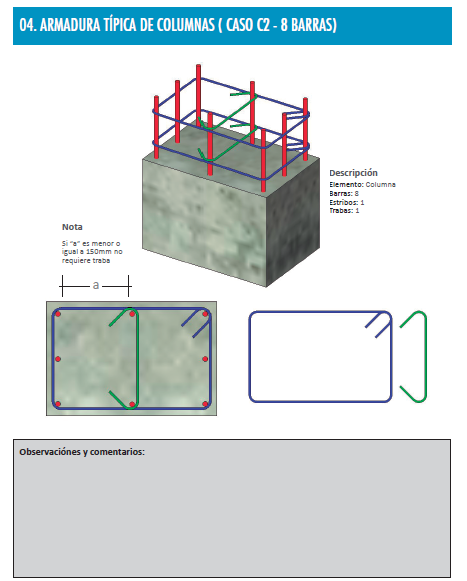

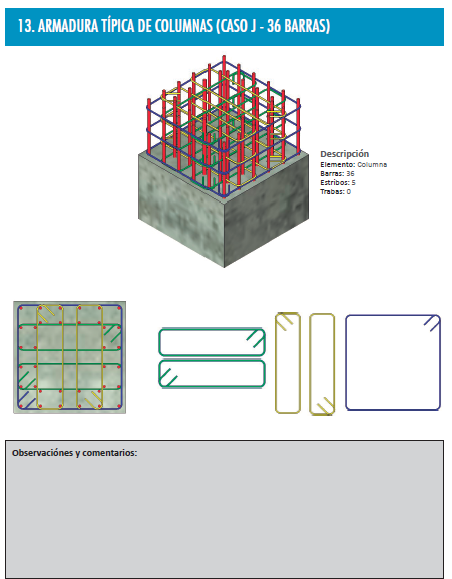

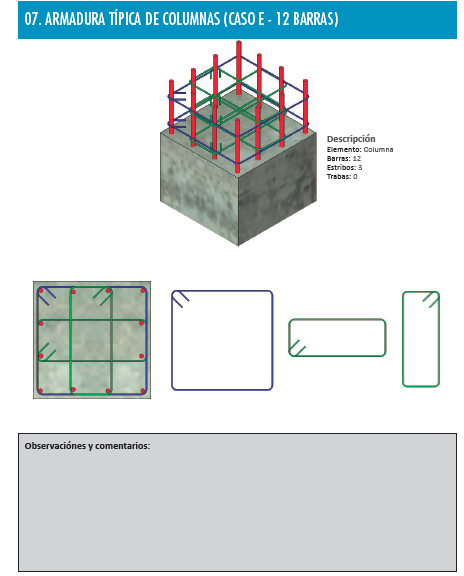

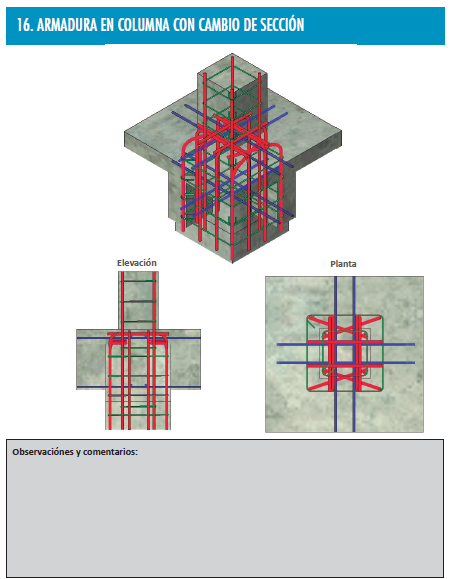

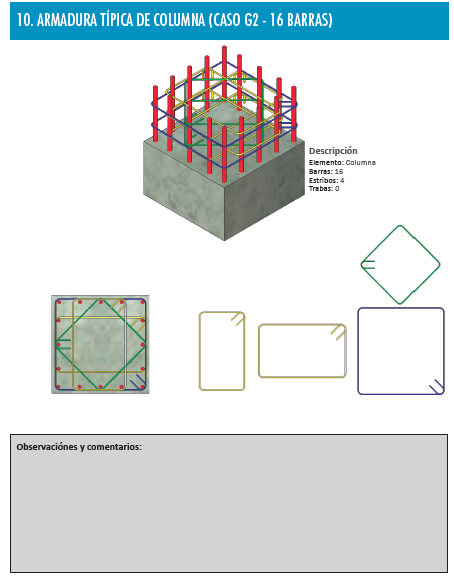

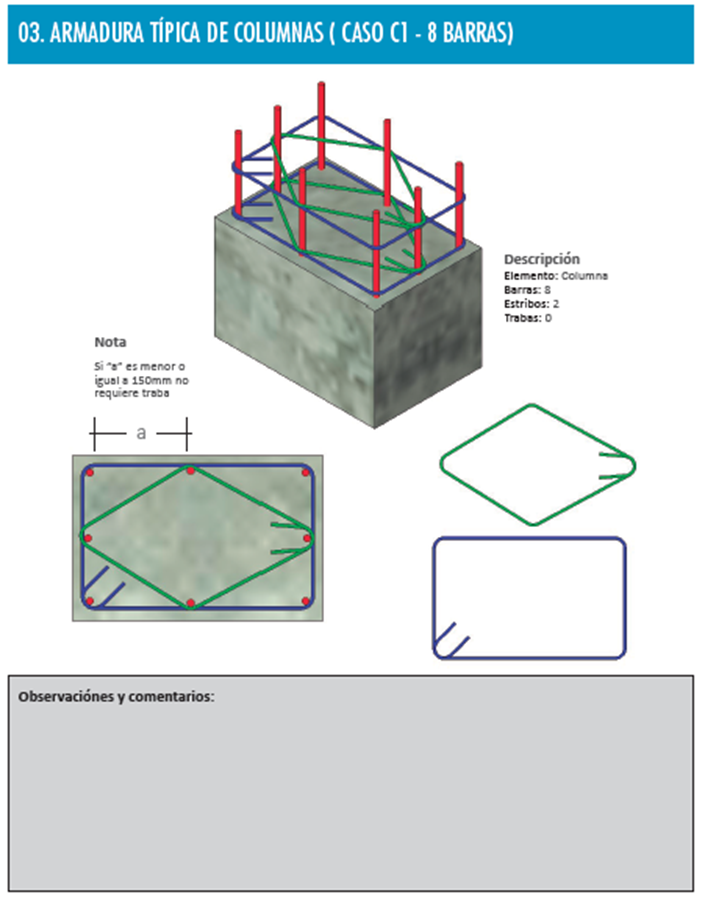

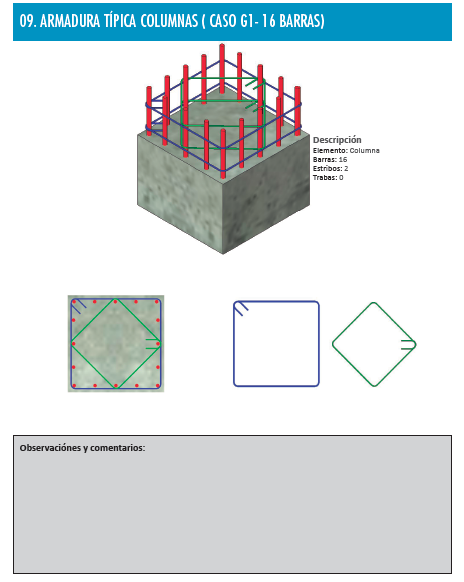

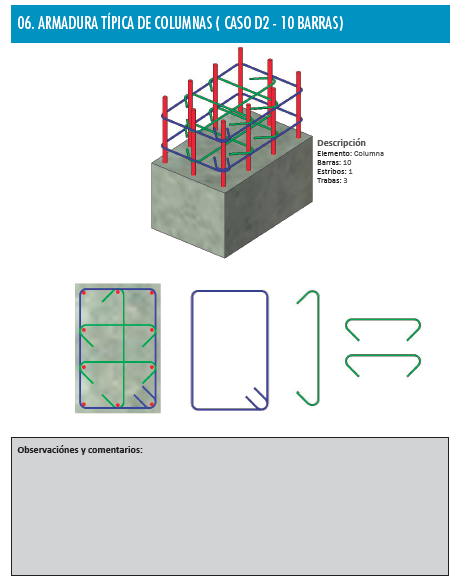

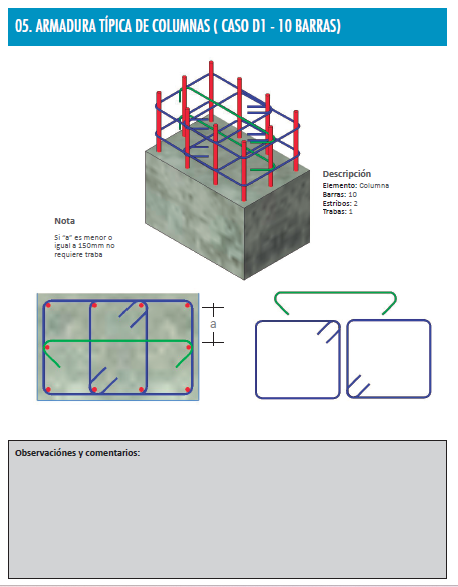

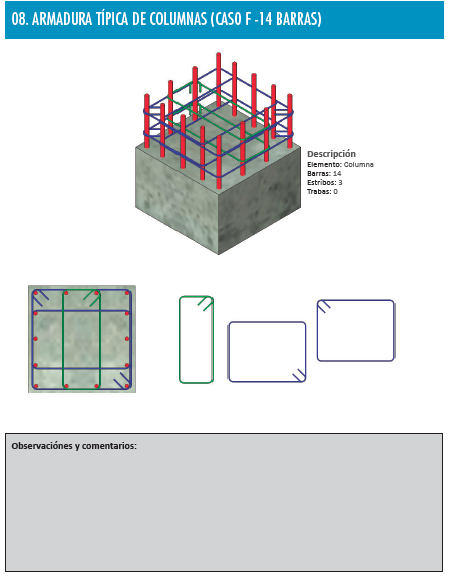

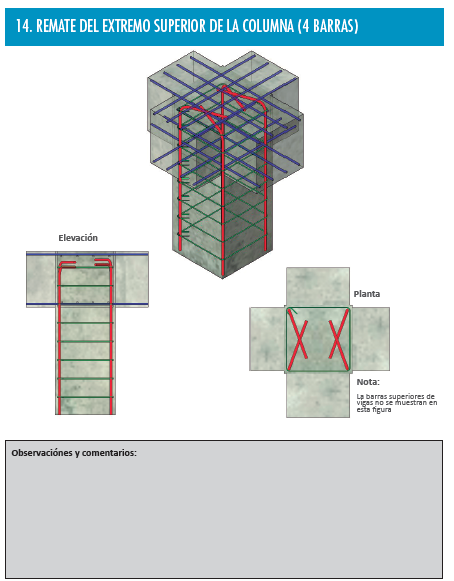

Columnas
Vigas

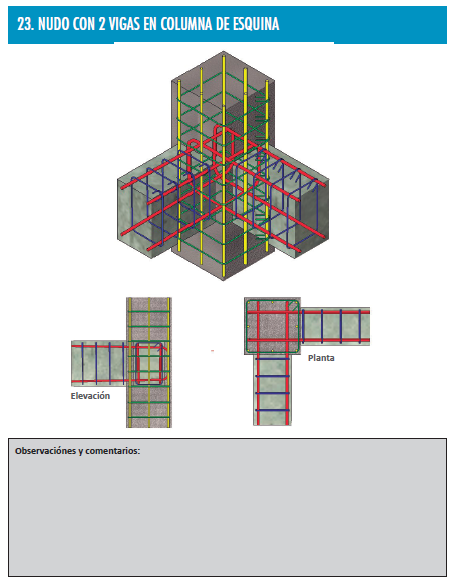

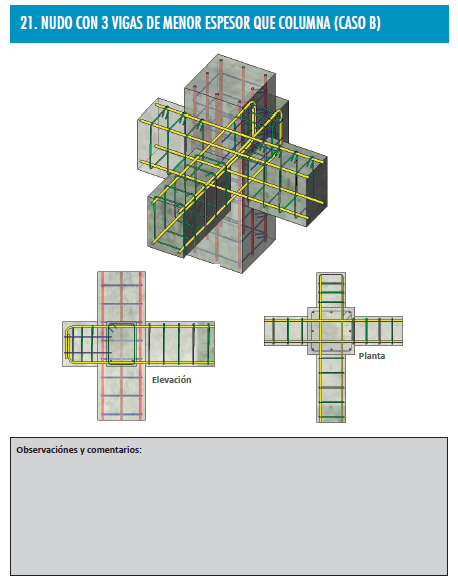

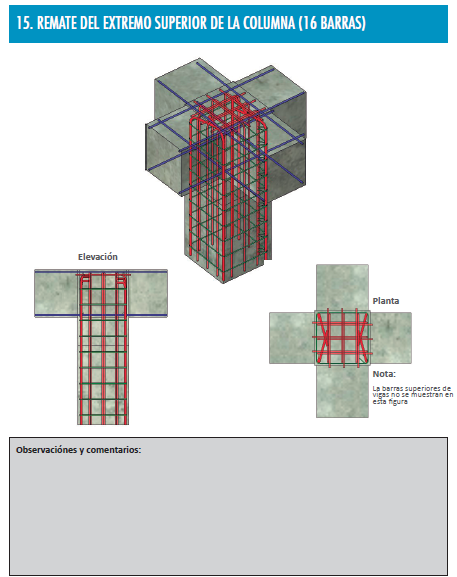

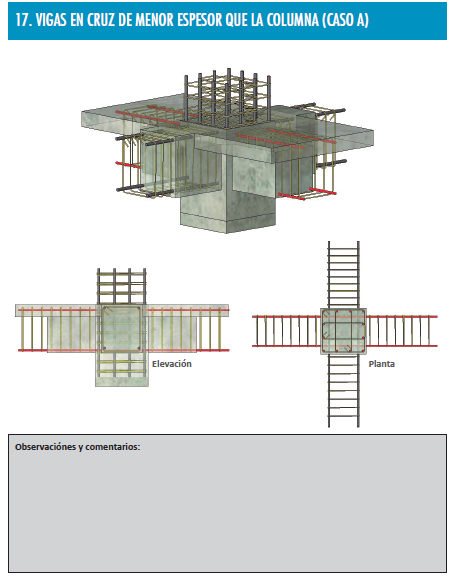

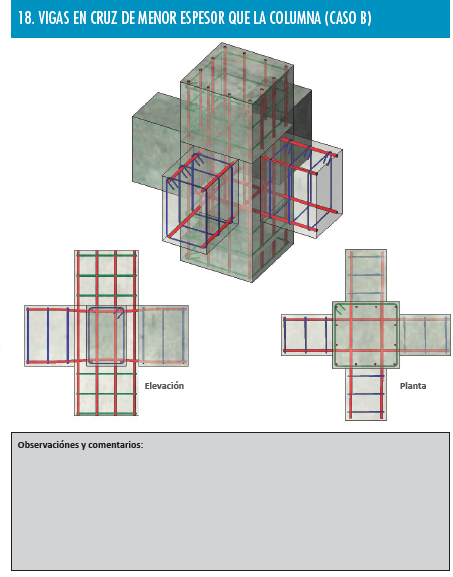

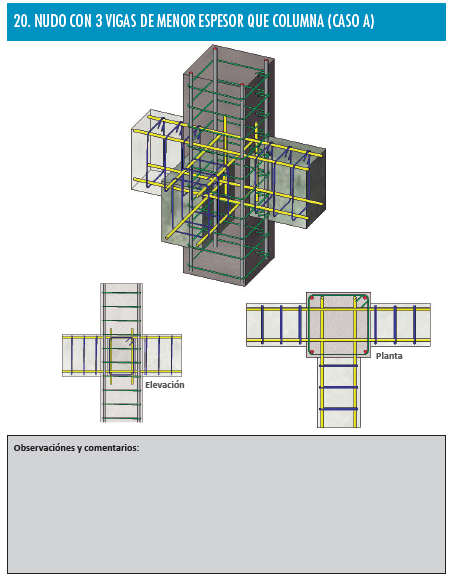

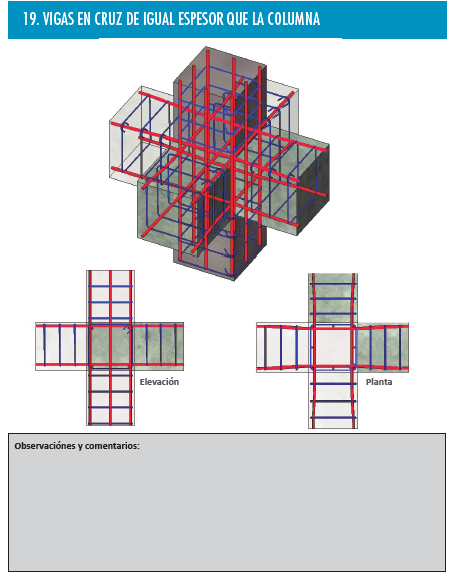

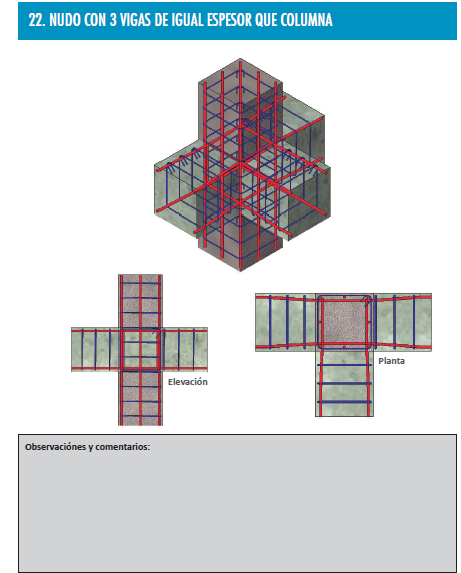

Encuentros Viga-Columna

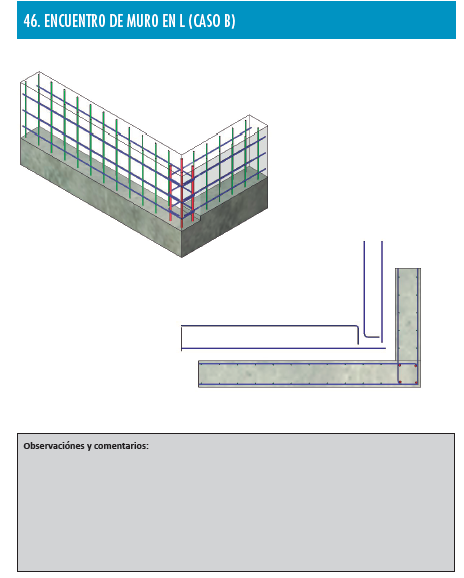

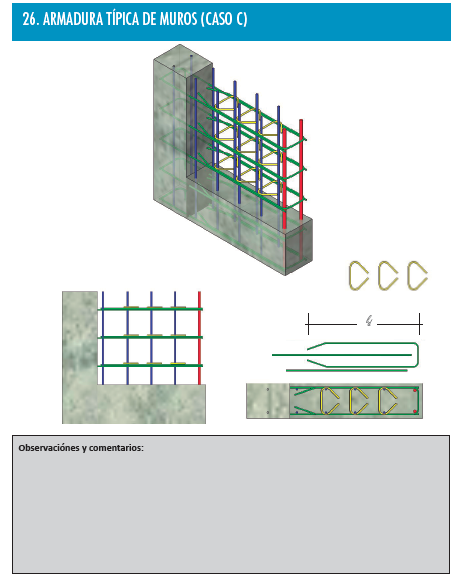

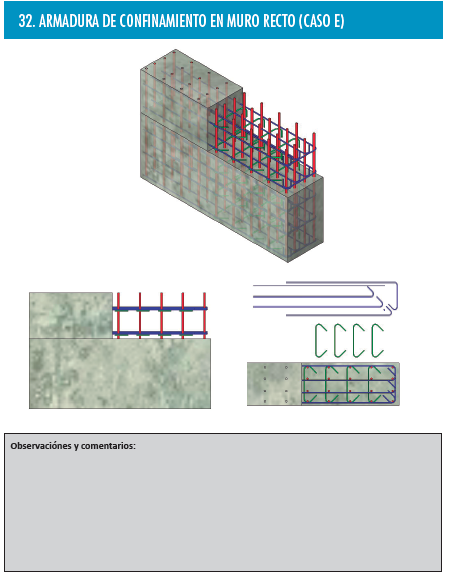

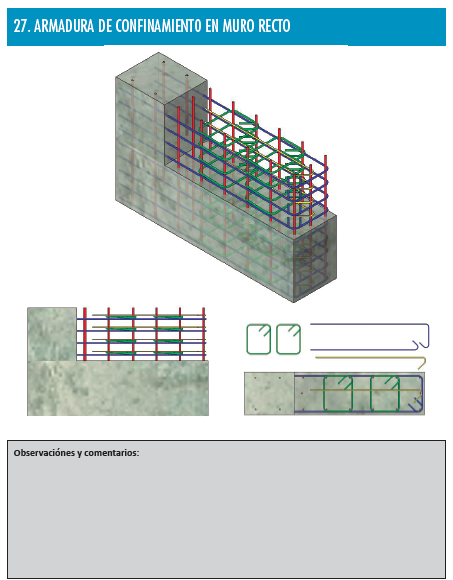

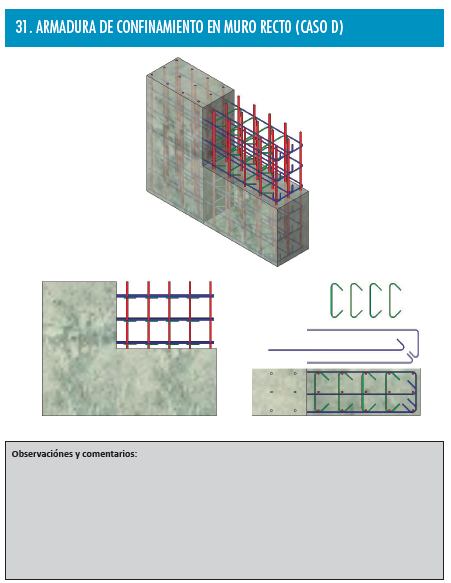

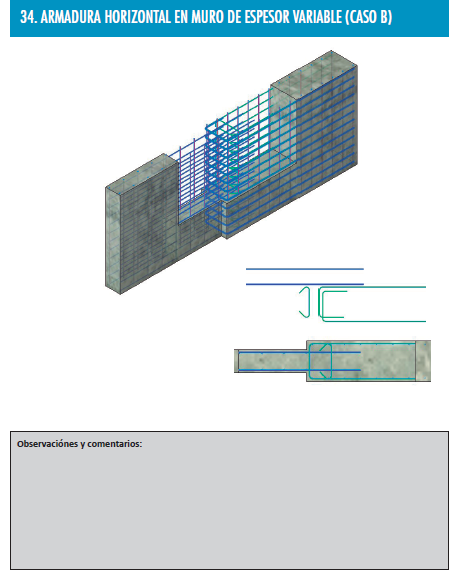

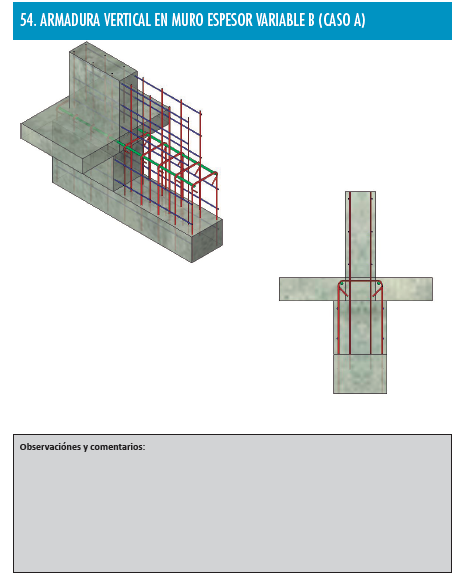

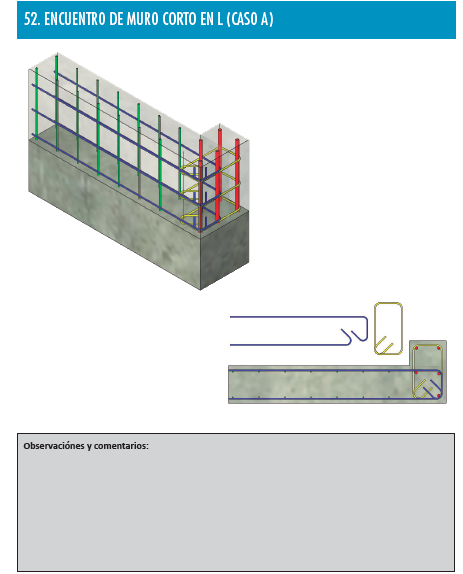

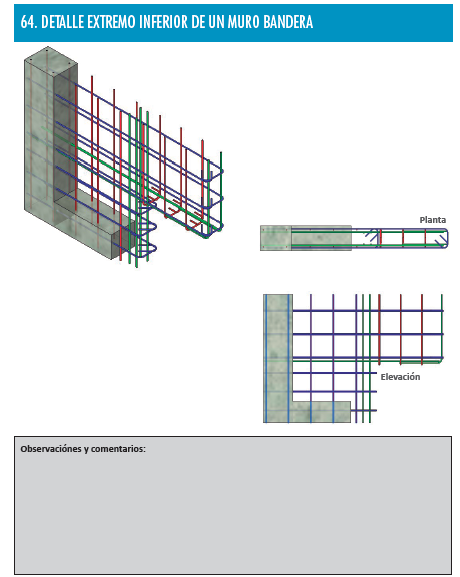

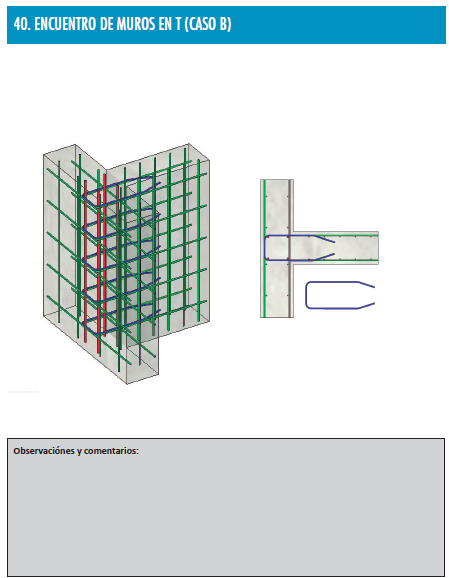

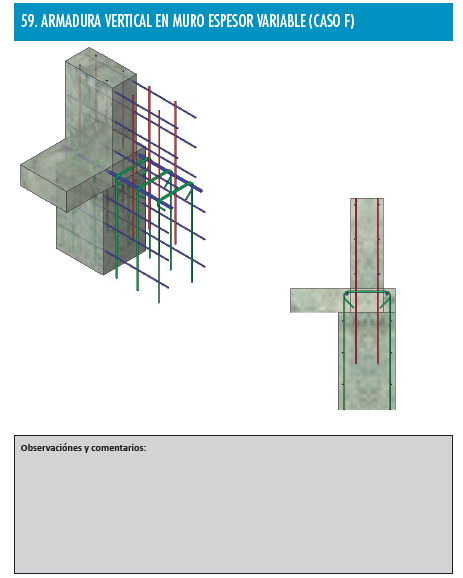

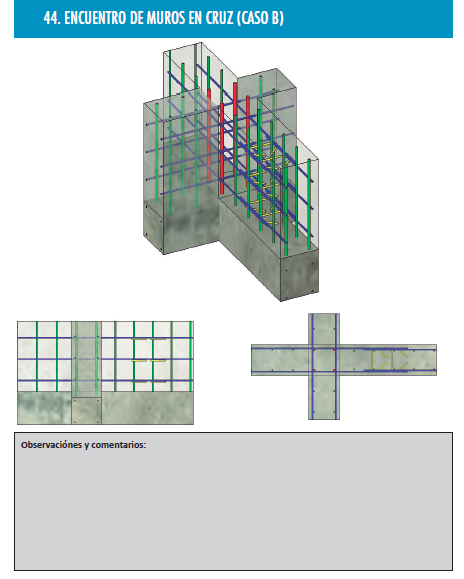

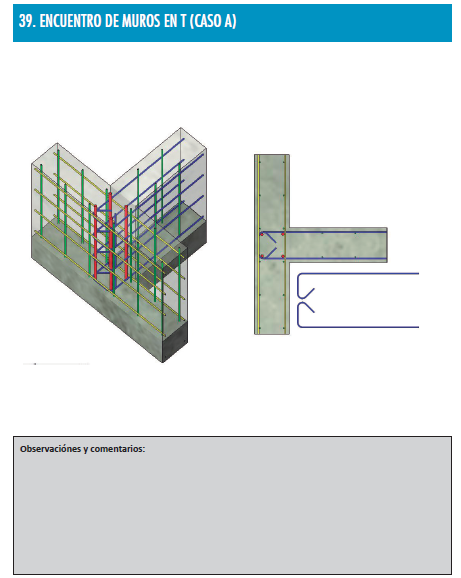

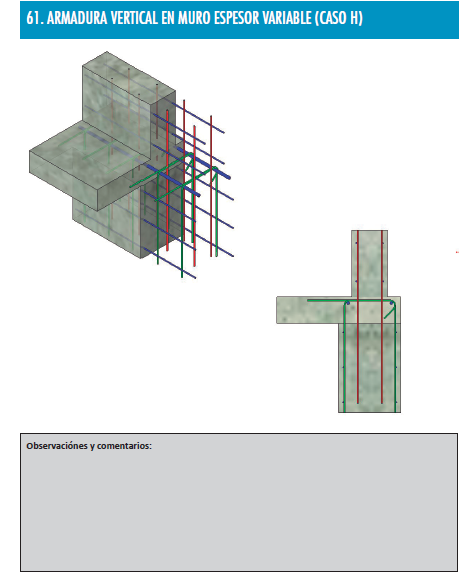

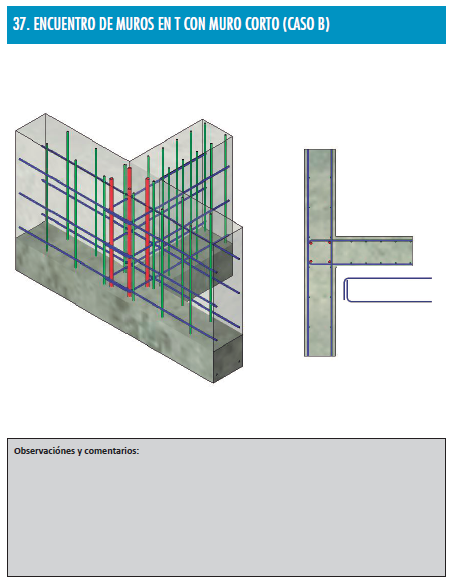

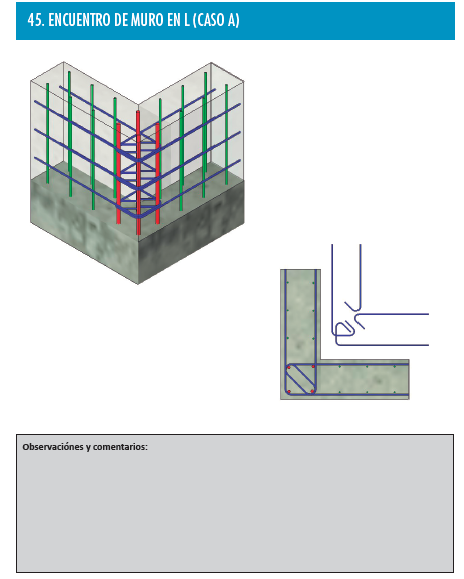

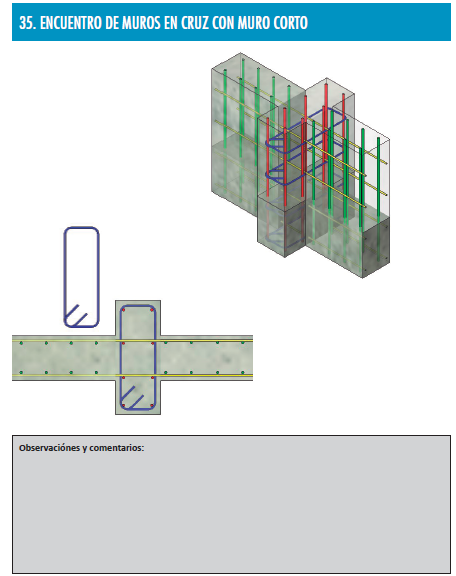

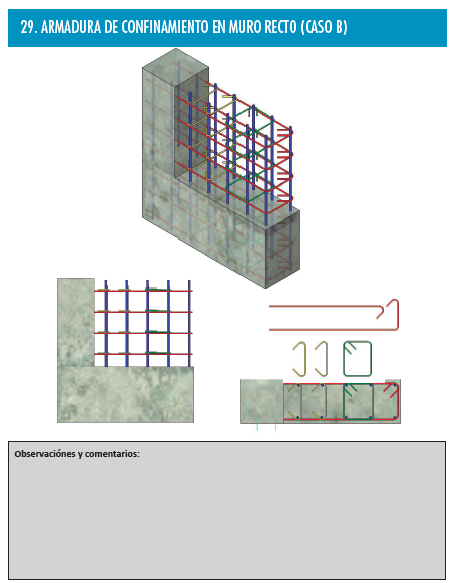

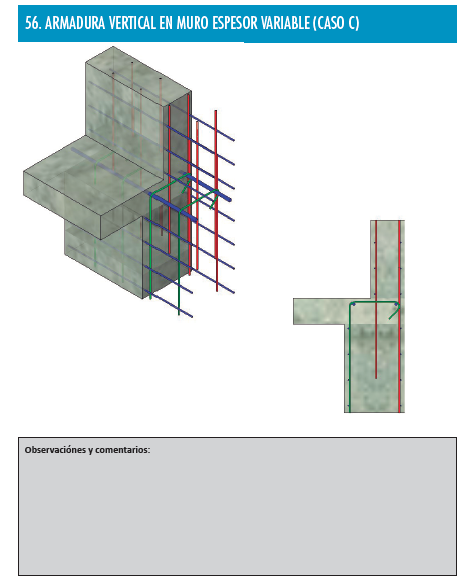

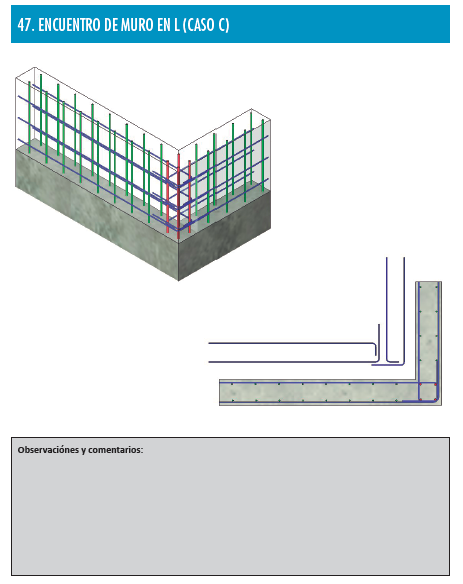

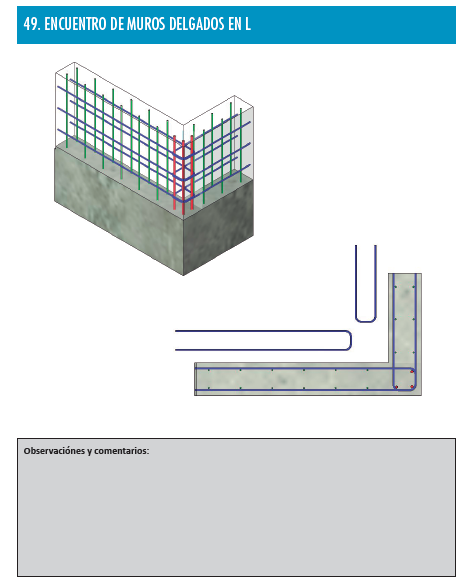

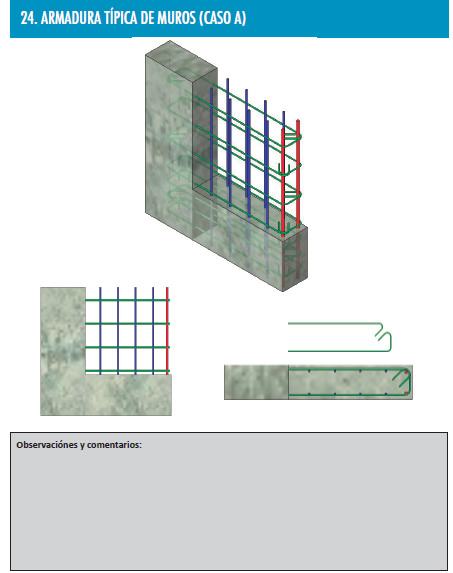

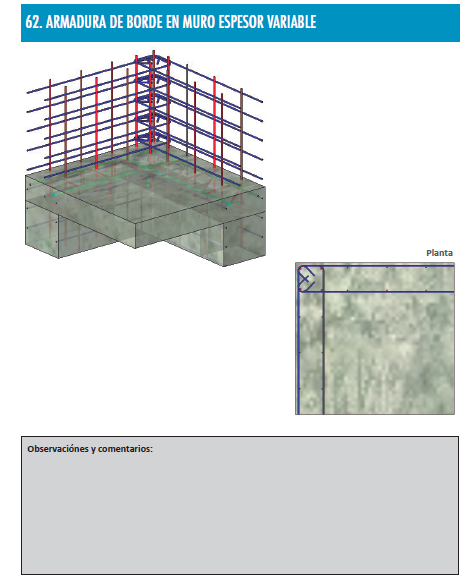

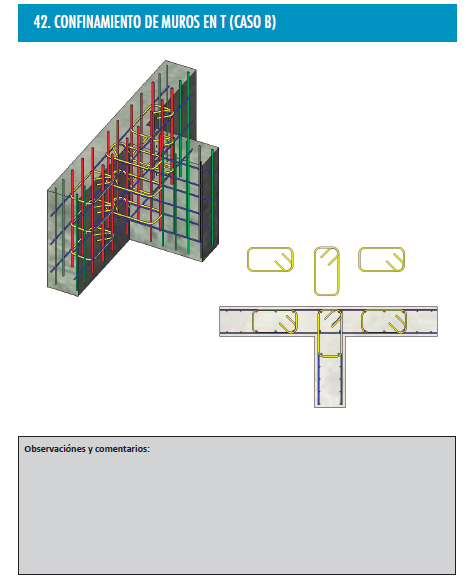

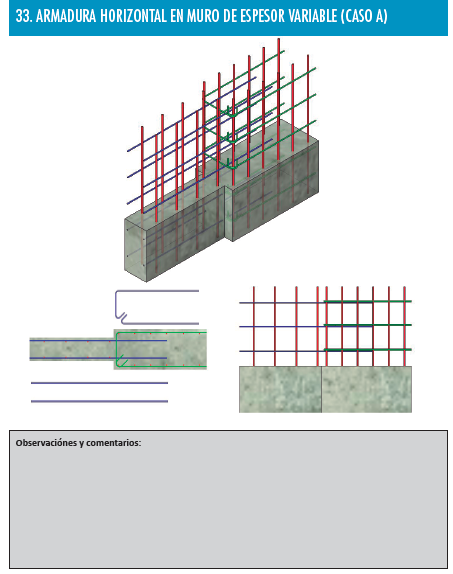

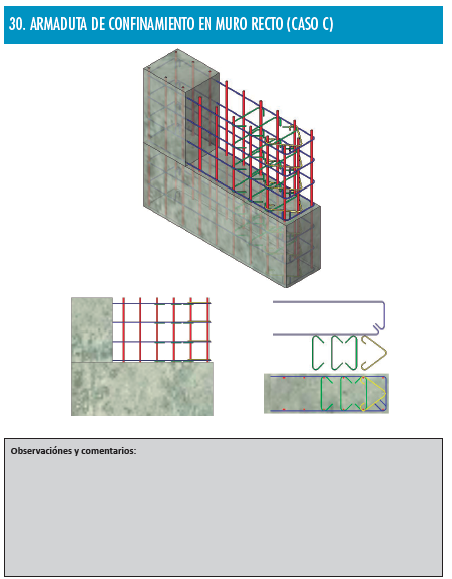

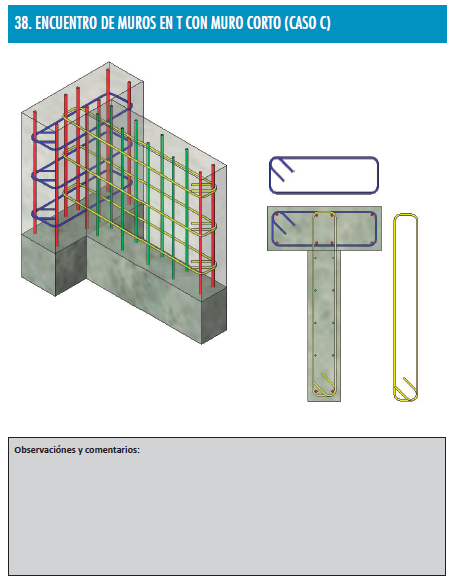

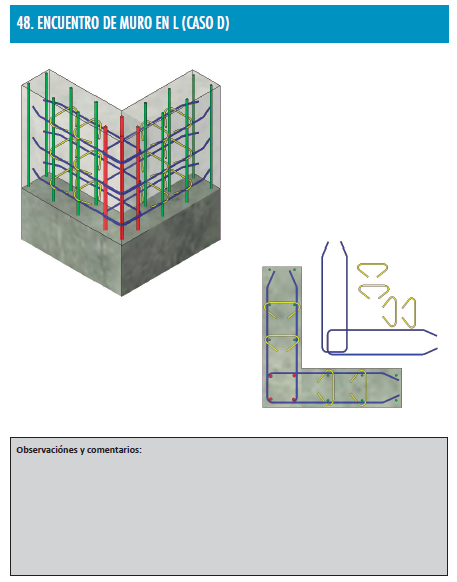

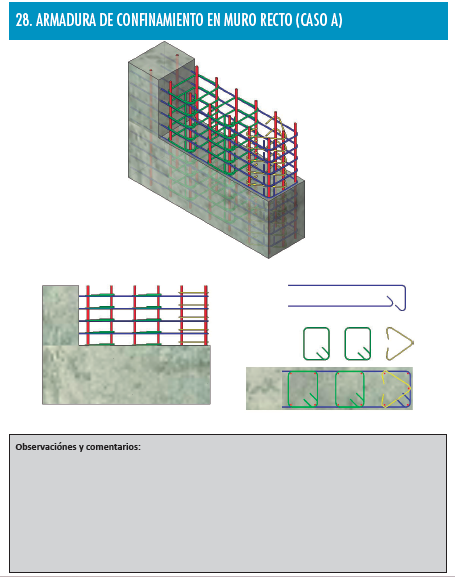

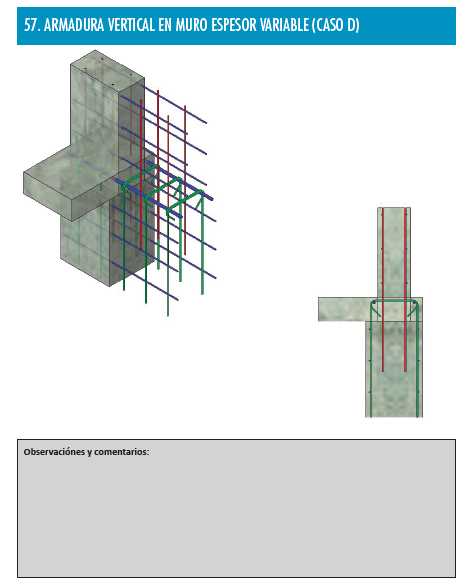

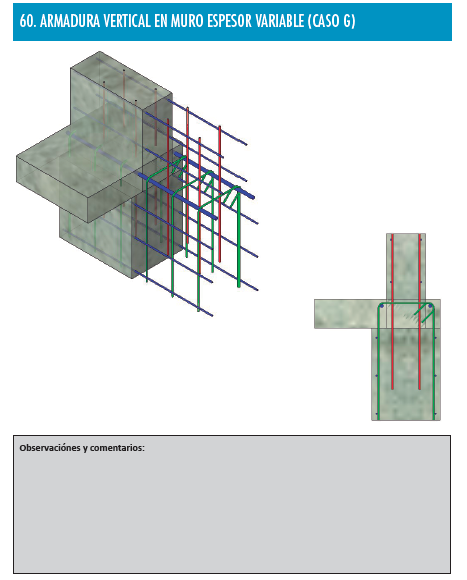

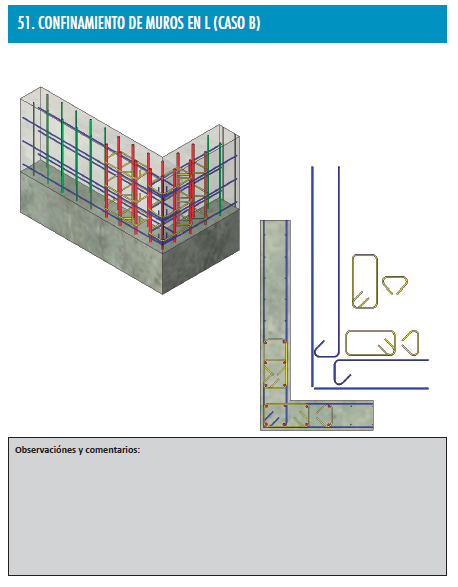

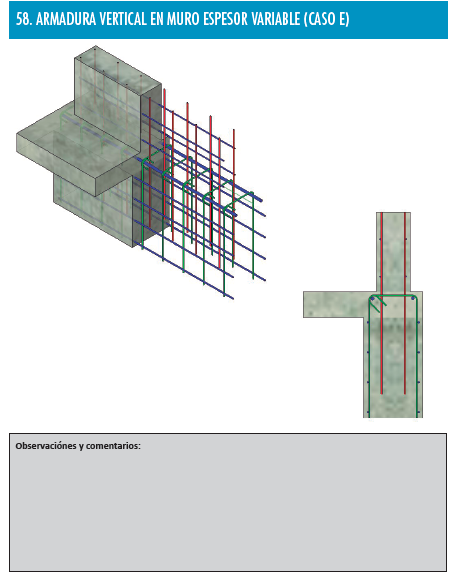

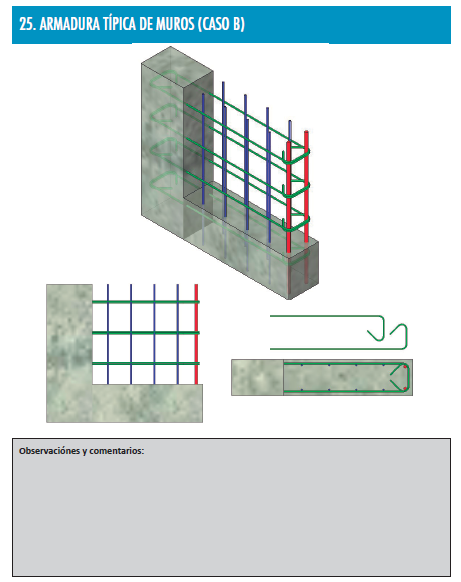

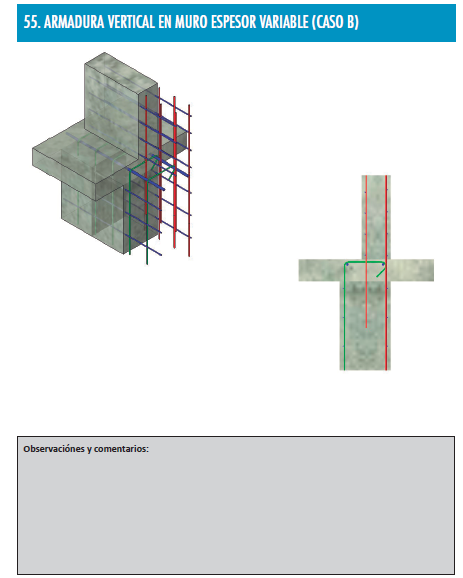

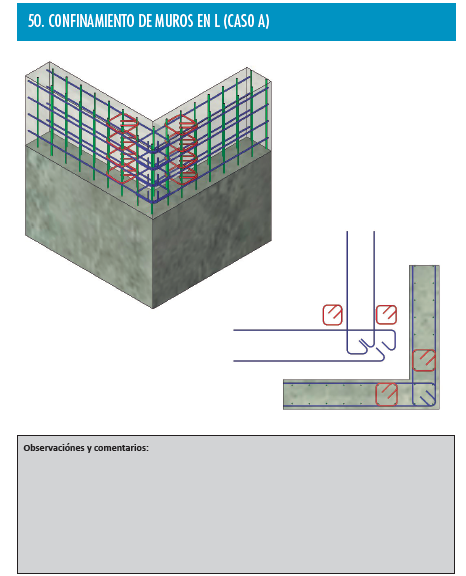

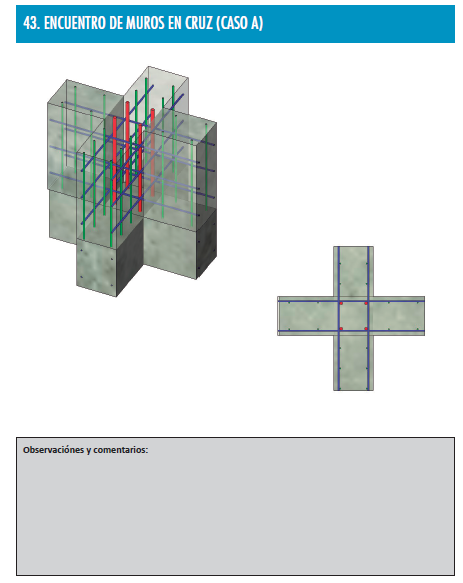

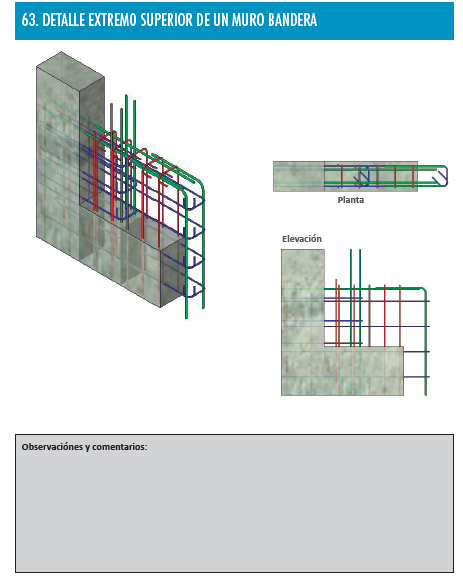

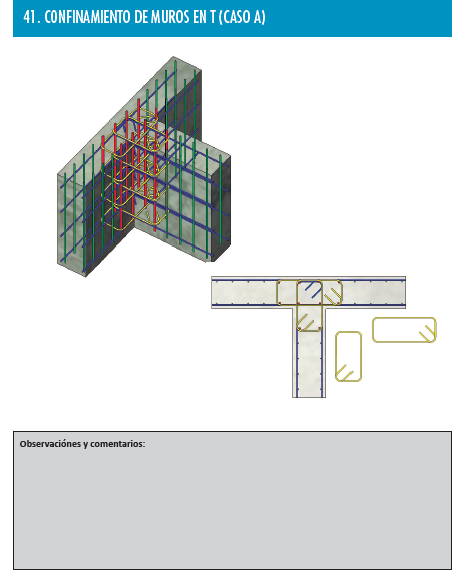

Muros

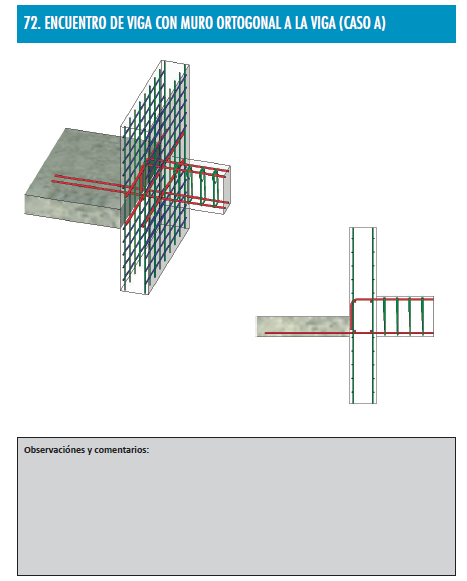

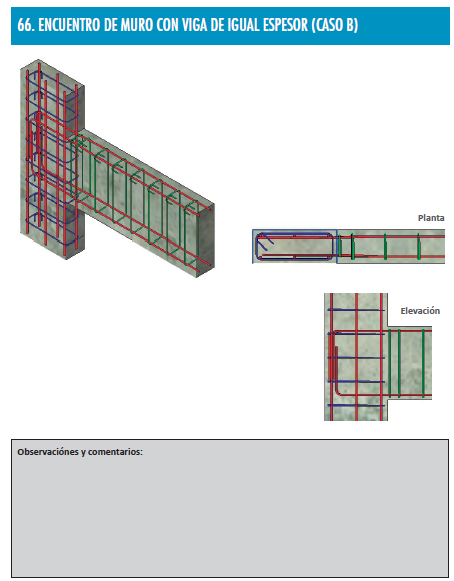

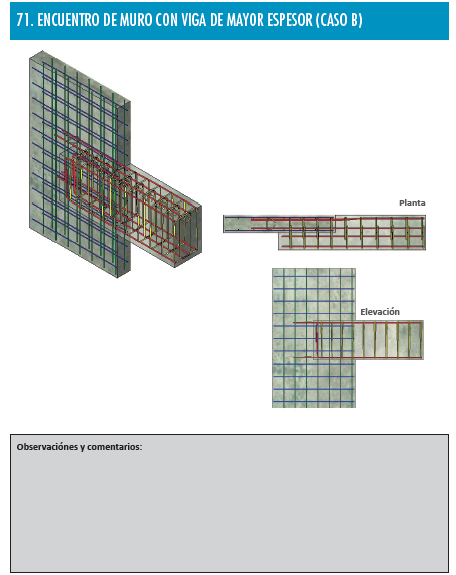

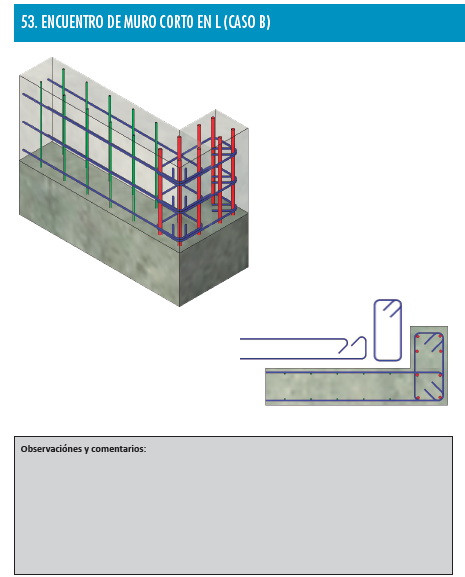

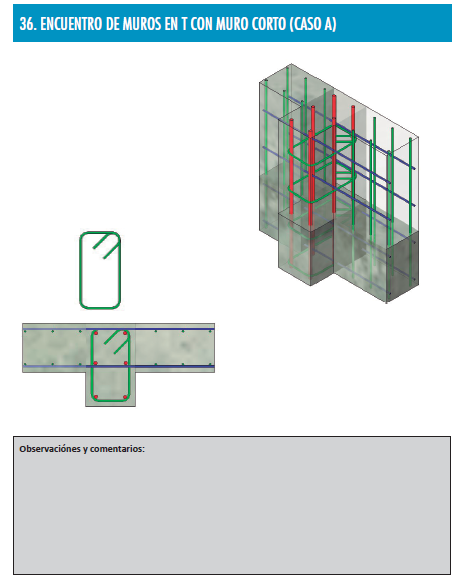

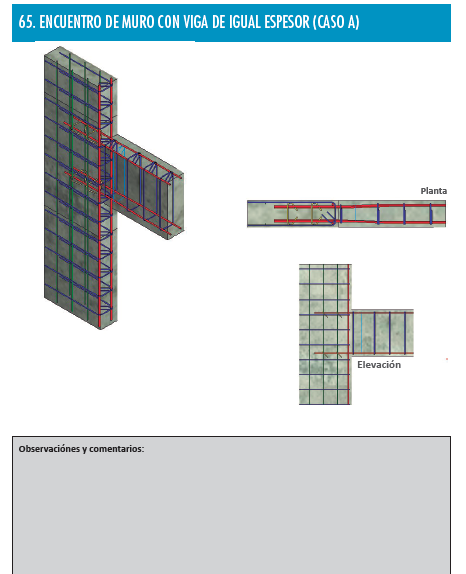

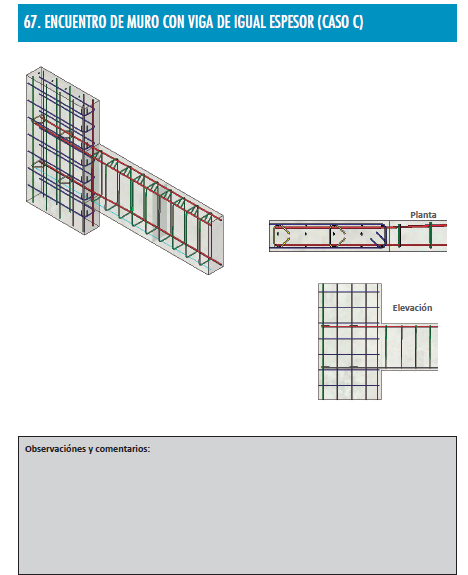

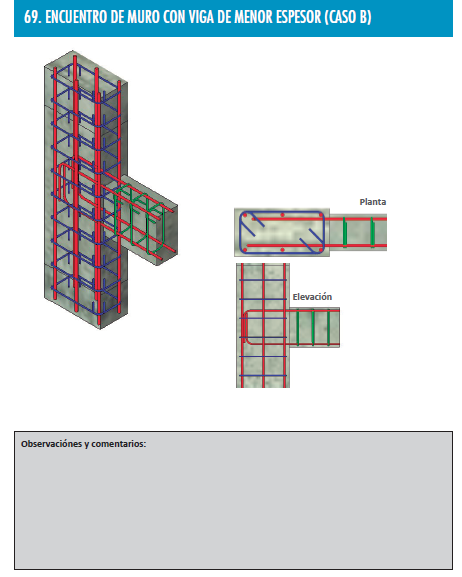

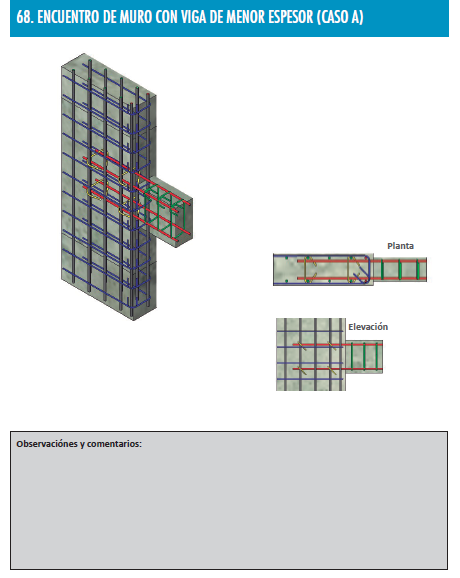

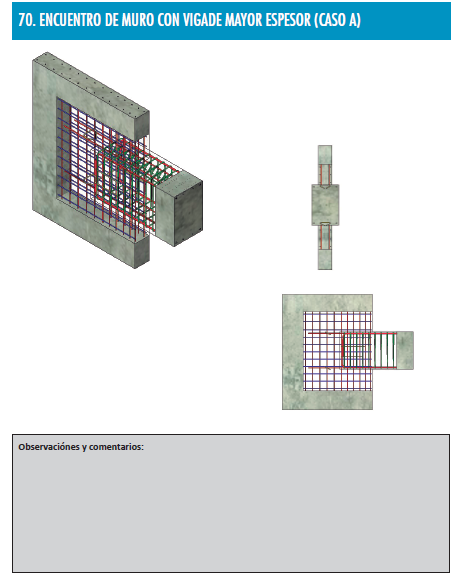

Encuentros Muro-Viga

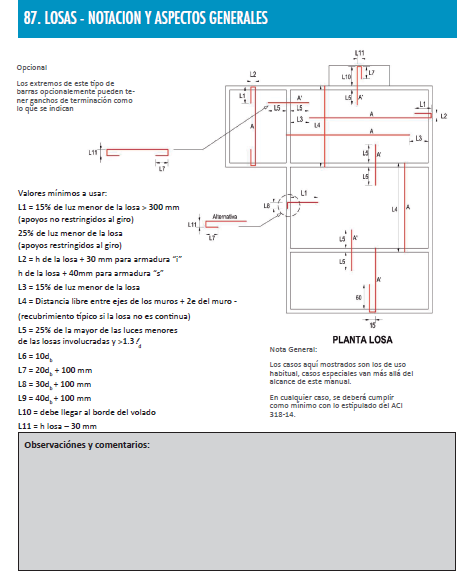

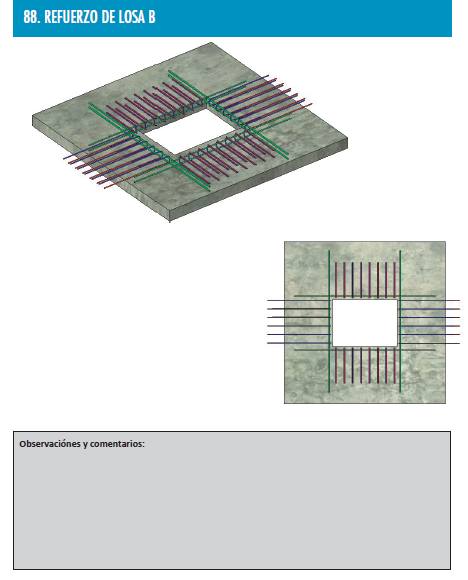

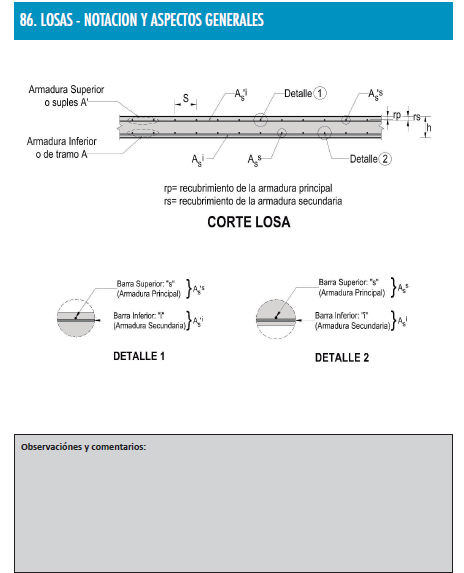

Losas

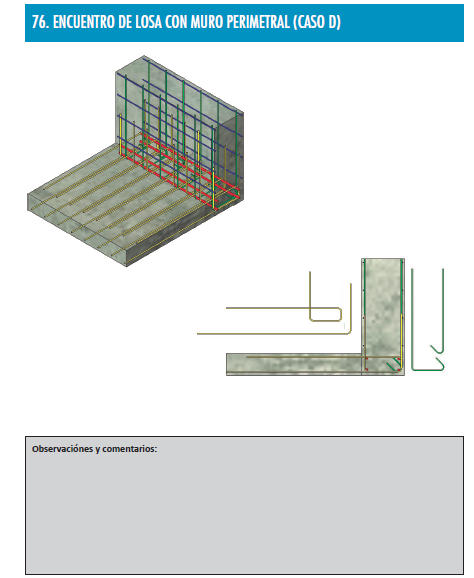

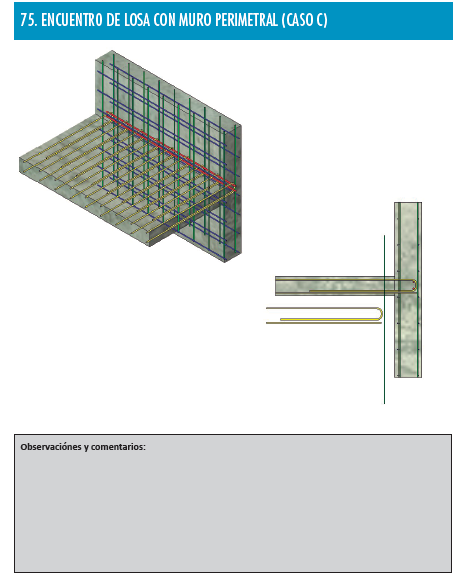

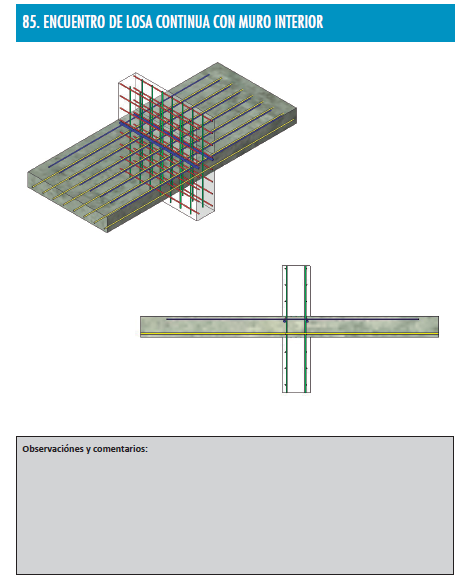

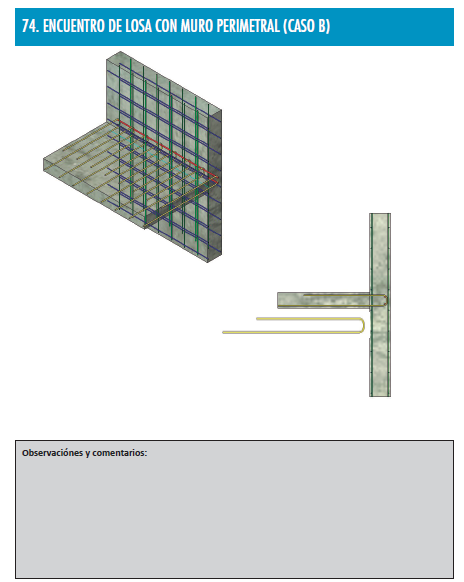

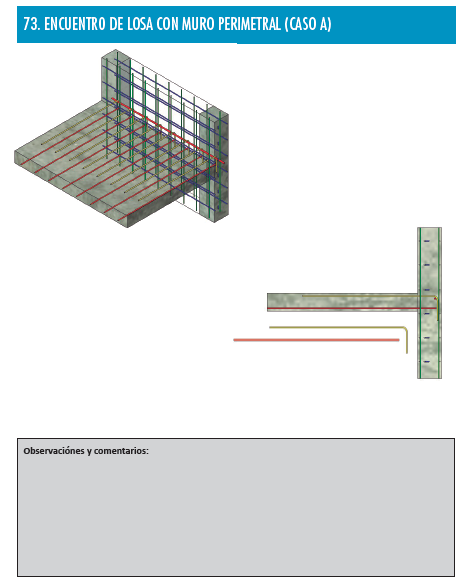

Encuentros Muro-Losas

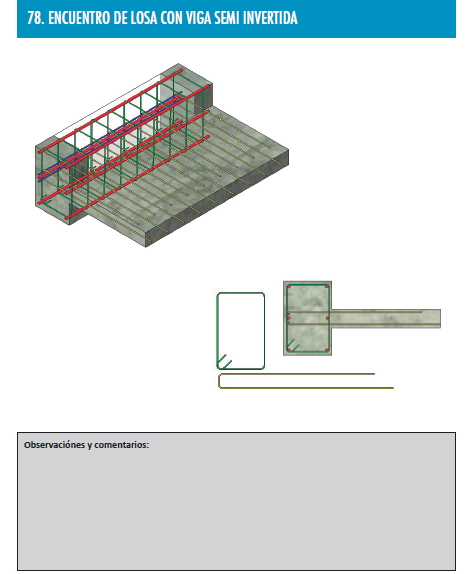

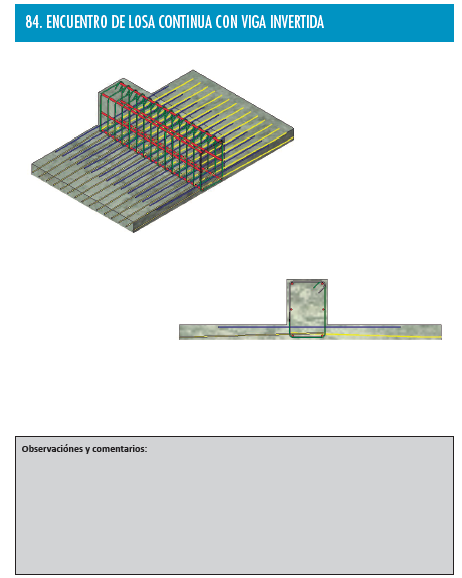

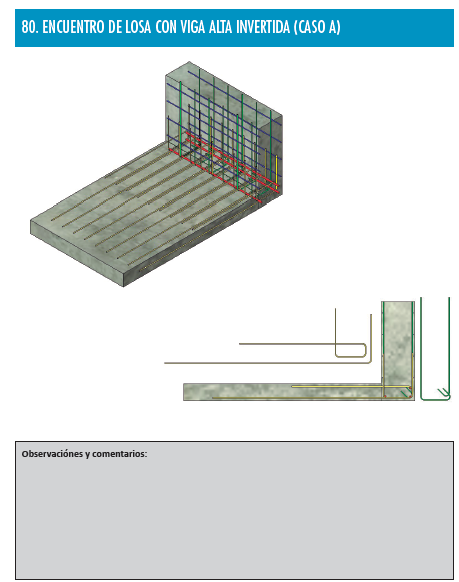

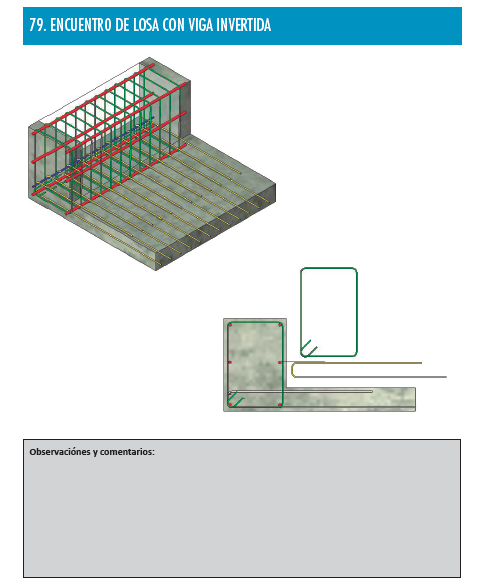

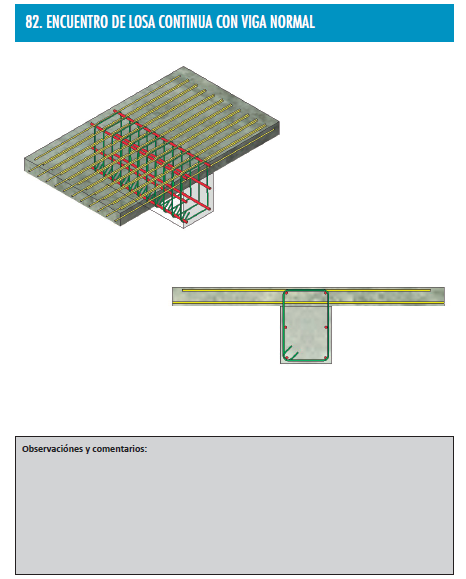

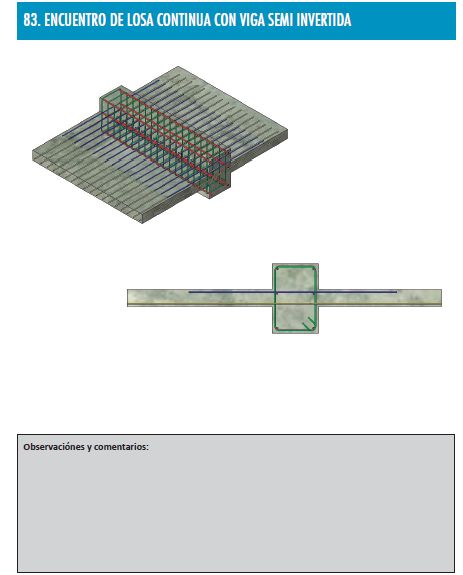

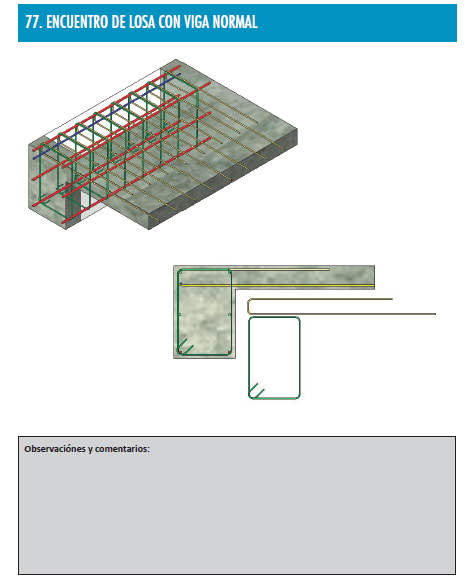

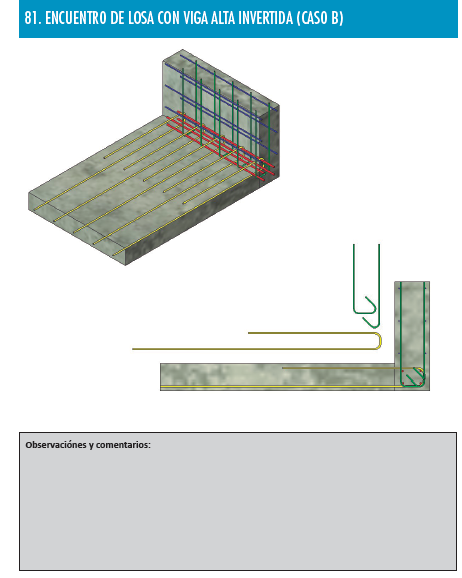

Encuentros Viga-Losas

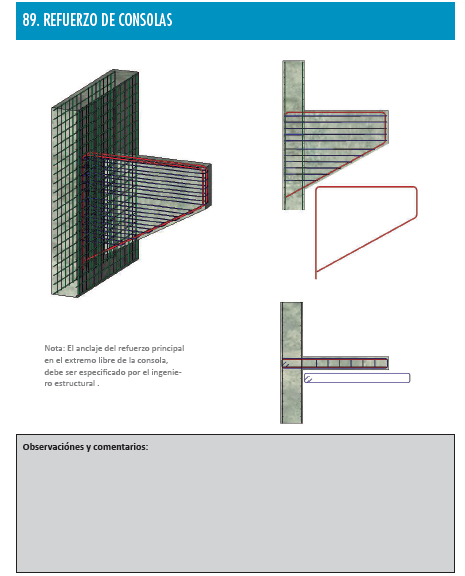

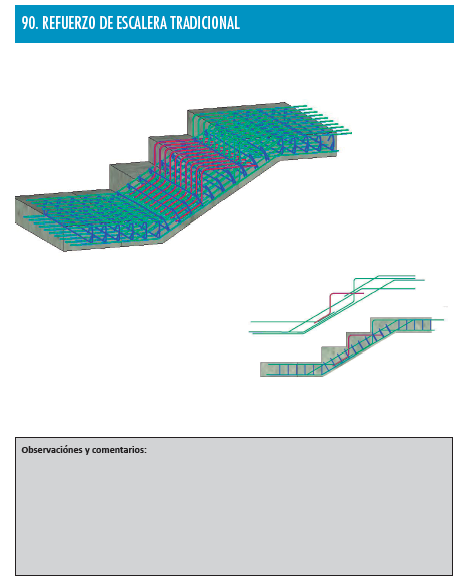

Casos especiales

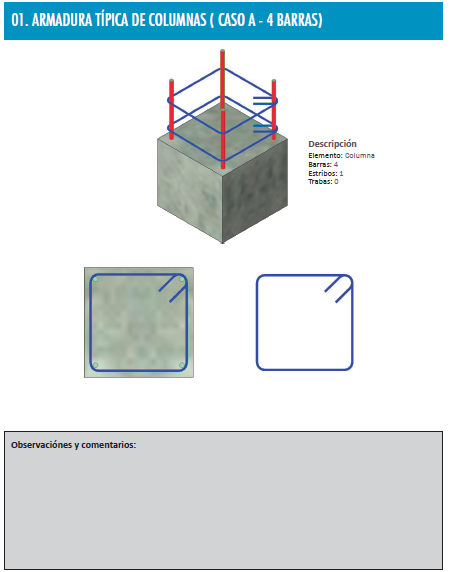

01– Armadura tipicas de columnas ( caso A 4 bar by ich_cl on Sketchfab

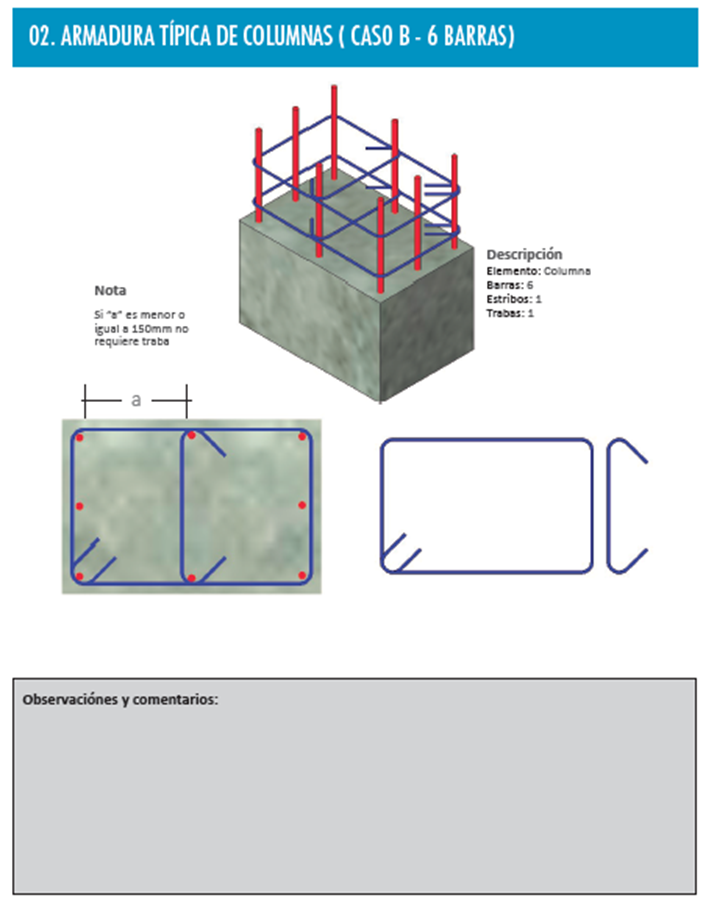

02 Armadura tipicas de columnas ( caso B 6 barr by ich_cl on Sketchfab
